DBX 200
Bem-vindo à DBX Alto-Falantes
Obrigado por escolher um produto DBX Alto-Falantes. Ficamos felizes em ter você como cliente e queremos que sua experiência com nosso equipamento seja a melhor possível.
A DBX Alto-Falantes é uma fabricante brasileira de alto-falantes automotivos de alta performance, sediada em Espírito Santo do Pinhal — SP. Trabalhamos há mais de 15 anos desenvolvendo produtos com engenharia, precisão e potência para quem exige o melhor do som automotivo.
Este manual foi preparado para te ajudar a instalar, configurar e aproveitar ao máximo o seu produto. Recomendamos a leitura completa antes da instalação, especialmente as seções de Instalação, Ligações e Cuidados, para garantir segurança e o melhor desempenho do equipamento.
Visão Geral
A Caixa Acústica Amplificada DBX 200 é um subwoofer automotivo completo, com amplificador embutido, desenvolvido para reforçar os graves do seu som sem a necessidade de um módulo amplificador externo.
Basta conectar a alimentação e a entrada de áudio (RCA ou fio de alto nível) para sentir a diferença — uma solução completa para quem quer mais potência nos graves com instalação simples e direta.
Características
- Amplificador embutido — dispensa módulo externo
- Entrada RCA (Low Input) e entrada convencional por fio de alto nível (High Input)
- Acionamento remoto automático pela entrada de alto nível (High Input)
- Controle de ganho (GAIN) para ajuste fino do volume
- LED indicador de acionamento
- Resposta em frequência otimizada para graves: 40Hz a 150Hz
- Potência de 200W
- Disponível em dois formatos de caixa: Trapézio 8" e Slim 8"
Especificações Técnicas
Devido ao constante aperfeiçoamento do produto, as especificações e o desenho estão sujeitos a possíveis modificações sem aviso prévio.
| Potência | 200 W |
|---|---|
| Impedância de entrada (RCA / Low Input) | 10k Ohms |
| Impedância de entrada convencional | 150 Ohms |
| Acionamento remoto | Automático, pela entrada de alto nível (High Input) |
| Resposta em frequência | 40Hz – 150Hz (-3dB) |
| Tensão de alimentação | 14,4V nominal (mínimo 12,0V / máximo 16,0V) |
| Consumo de corrente | 4,5A máximo / 100mA sem sinal |
| Dimensões — Trapézio 8" (AxLxP) | 280 x 340 x 220 mm |
| Peso — Trapézio 8" | 4,600 kg líquido / 5,000 kg bruto |
| Dimensões — Slim 8" (AxLxP) | 290 x 400 x 95 mm |
| Peso — Slim 8" | 4,000 kg líquido / 4,400 kg bruto |
Instalação
Escolha um local no veículo com boa ventilação e fixação firme, respeitando o espaço necessário para a porta de ventilação da caixa — não obstrua essa abertura, pois ela é parte do projeto acústico do produto.
Fixe a caixa de forma segura ao assoalho ou à estrutura do porta-malas, evitando vibrações ou deslocamento durante o uso do veículo.
Depois da instalação física, siga as orientações da seção "Ligações" para conectar corretamente a alimentação e o áudio antes de energizar o sistema.
Ligações

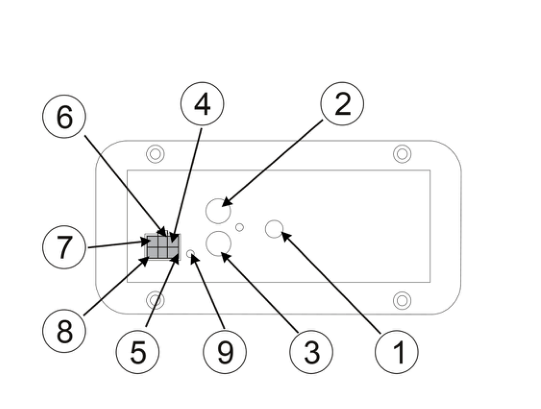

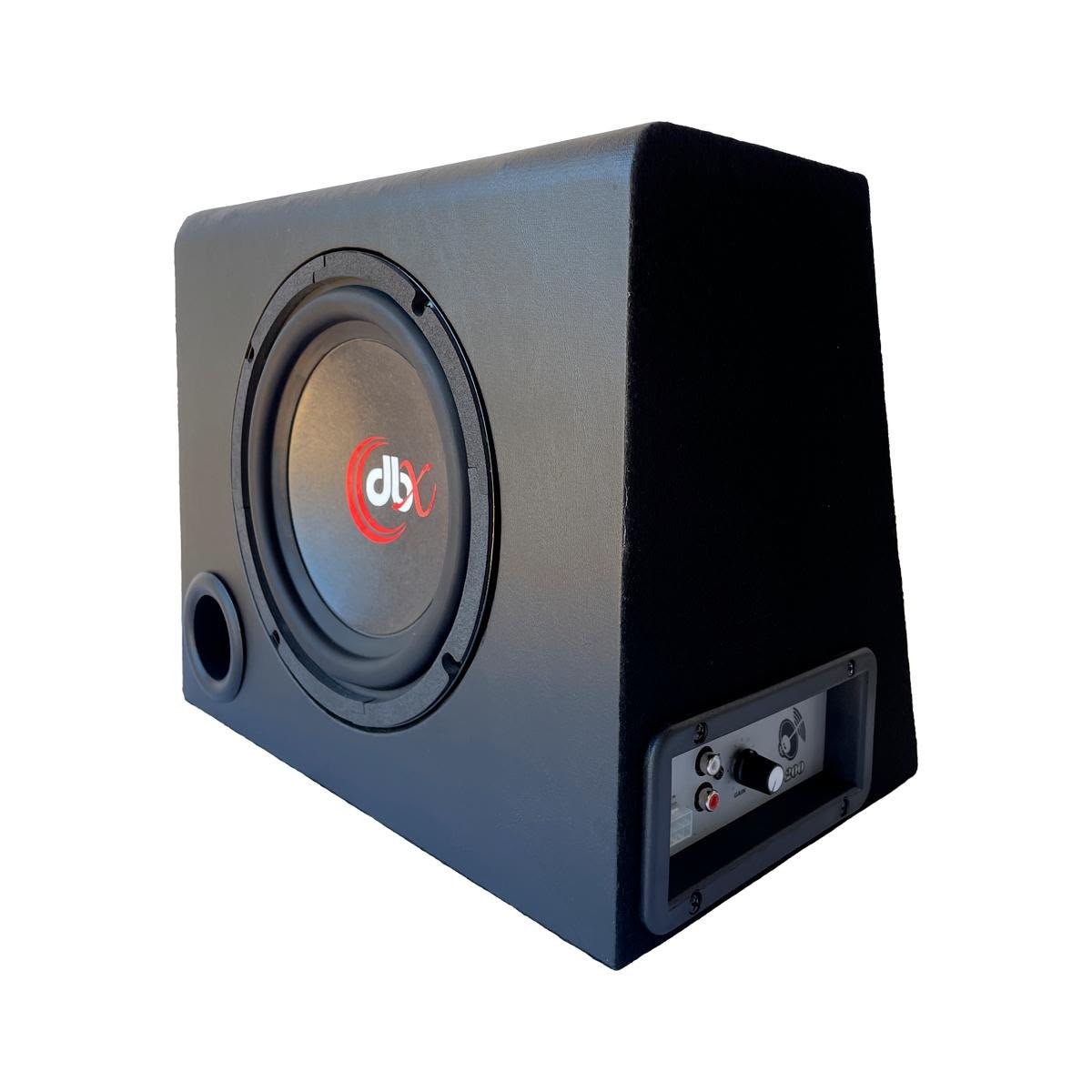

Painel de conexões:
| 1 | Controle de ganho (GAIN) |
|---|---|
| 2 | Entrada RCA direita (R) |
| 3 | Entrada RCA esquerda (L) |
| 4 | Fio azul/preto — sinal negativo (-), canal esquerdo (IN-) |
| 5 | Fio azul — sinal positivo (+), canal direto (IN+) |
| 6 | Fio amarelo — acionamento remoto (RMT) |
| 7 | Fio vermelho — alimentação positiva (+12V) |
| 8 | Fio preto — alimentação negativa, chassi do veículo (GND) |
| 9 | LED indicador de acionamento |
- Fio preto (GND): ligar diretamente ao chassi do veículo.
- Fio amarelo (RMT): ligar ao terminal de saída de acionamento de antena elétrica do auto-rádio/toca-CDs.
- Fio vermelho (+12V): ligar ao terminal positivo da bateria, utilizando fusível de 5A.
- Usar cabos de 2,5mm² tanto para o +12V quanto para o GND.
Recomendações de Uso
Aviso legal: o uso de equipamentos de som em potência superior a 85 decibéis pode causar danos ao sistema auditivo (Lei Federal Nº 11.291/06).
- Ajuste o controle de ganho (GAIN) gradualmente, começando do mínimo, até obter o volume desejado sem distorção.
- Evite utilizar o equipamento no volume máximo por períodos prolongados.
- Sinais de distorção no som indicam ajuste inadequado do ganho — reduza o volume ou o ganho até o som ficar limpo novamente.
Cuidados
- Mantenha o produto protegido contra umidade e líquidos.
- Evite exposição direta e prolongada ao sol ou a fontes de calor.
- Limpe a caixa apenas com pano seco, sem produtos de limpeza abrasivos.
- Não obstrua a porta de ventilação da caixa.
- Instalação, ajustes e reparos devem ser feitos apenas por assistência técnica autorizada DBX Alto-Falantes.
Garantia
A DBX Alto-Falantes garante que o produto desempenhará suas funções em conformidade com o seu manual de instruções, assegurando garantia contra defeitos de fabricação e matéria-prima por um período de 1 (um) ano, incluso o período estabelecido por lei, a contar da data de aquisição, comprovada por nota fiscal junto com o certificado de garantia devidamente preenchido.
- A garantia se aplica somente a este produto, ficando excluído quaisquer danos ou prejuízos diretos ou indiretos a outros.
- A DBX Alto-Falantes declara a garantia nula e sem efeito se for constatado, por ela ou pela assistência autorizada, que o aparelho sofreu dano por uso em desacordo com o manual de instruções, ligações erradas, acidentes (quedas, batidas, líquidos, tentativas de roubo etc.), má utilização, instalação inadequada, ou se tiver sido violado, ajustado ou consertado por pessoas não autorizadas.
- O certificado de garantia só tem validade quando preenchido junto com a nota fiscal de venda ao consumidor. Não são aceitos certificado de garantia ou nota fiscal adulterados ou com rasuras.
- Os consertos e manutenções do aparelho em garantia são de competência exclusiva das assistências autorizadas da DBX Alto-Falantes.
- As despesas de frete, seguro e embalagem não são cobertas pela garantia e são de responsabilidade do proprietário.
- Produtos com número de série adulterado ou ilegível não são cobertos pela garantia.
Informações Adicionais
Dúvidas, suporte ou acionamento de garantia: telefone (19) 3651-1789 ou e-mail comercial.dbxaltofalantes@gmail.com.
Para sua segurança, exija nota fiscal e mantenha o certificado de garantia preenchido junto ao revendedor.
